Google Pixel 2の修理レポート:画面パーツの取り寄せ〜自前交換

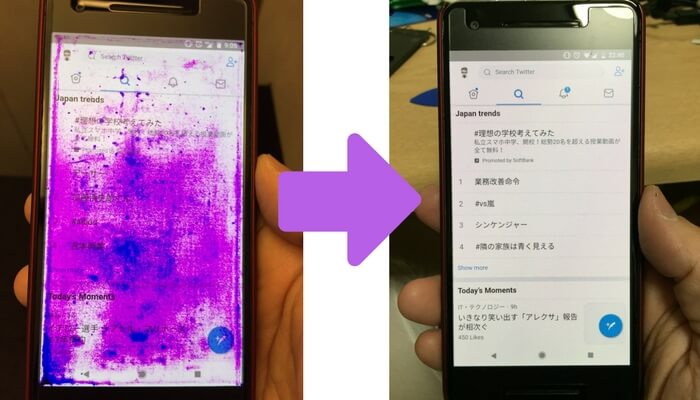

Pixel 2のBefore After

Pixel 2の画面が液漏れしてひどいことになったので、パーツを取り寄せて交換しました。

今回は、以前まとめておいた手順を実際にやってみたので紹介します。

前準備

1. 交換用ディスプレイを入手する

交換用ディスプレイはいろいろな海外サイトで売っています。

どこを選ぶべきか迷いましたが、今回はアメリカのFixez.comで買いました。

理由は下記5点。

  • 実際にPixel 2の修理サービスを提供している
  • すぐ出荷可能な在庫があった
  • 日本配送にも対応している
  • PayPal払いOK=もしものときの補償がある
  • 両面テープなど必要な道具も同梱してくれる

FedExのPriority Shipment指定で、送料含め総額$165.38(約1.8万円)。

商品本体額が1.6万円未満だったので、関税や輸入税はかかりませんでした。



Fixez.comから届いたFedExの小包

3/4(日)にオーダーして、3/8(木)に到着。

梱包もプチプチ3重巻き+段ボールとかなり丁寧でした。

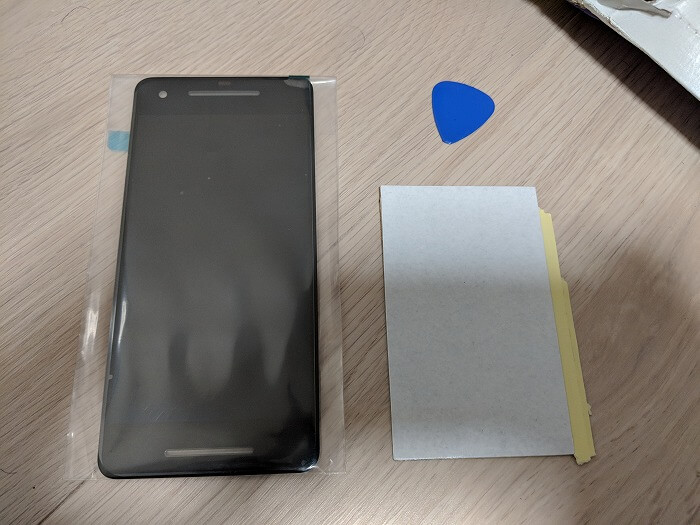

Fixez.comから届いたもの

中身はディスプレイ本体、接着用の両面テープ、こじあけ用のピック。

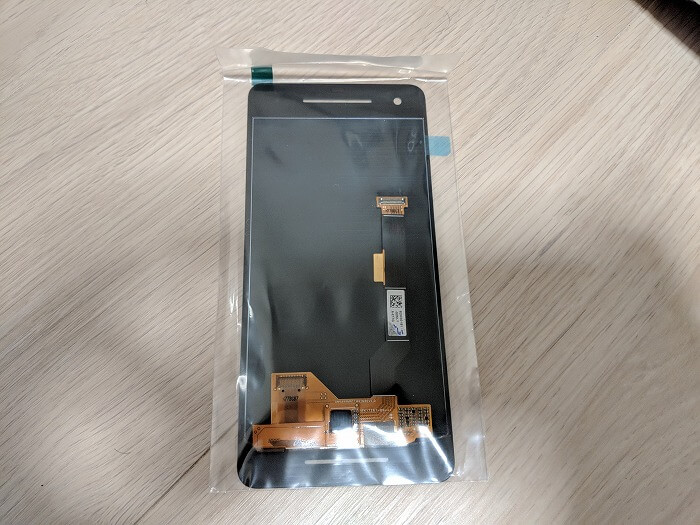

Pixel 2の新しいディスプレイの裏側

裏側はこんな感じです。

2. その他必要な道具を準備する

  • ヘアドライヤー
    (こじ開けるとき、接着剤を溶かすのに使う)
  • ディスプレイをこじ開ける道具
    (メガネ調整用のマイナスドライバーがあればベスト)
  • 2ミリ大の六角星型ドライバー
    (なければマイナスドライバーでも代用可)
  • スマホ修理用の両面粘着テープ、2mm幅
    (できれば防水のもの)
  • 爪楊枝などの細いもの
    (なにかと使う)

両面粘着テープは、Fixez.comが同梱してくれたものを使いました。

分解

3. ディスプレイをこじ開ける

こちらの動画をマネしてこじ開けます。

  1. ドライヤーなどで縁を温め、画面と本体の間の接着剤を柔らかくする
  2. 薄いものをスキマにはさんでこじあける
  3. 360度、少しずつ剥がしていく

はじめは薄いものとして、動画でも使われているトランプや、同梱されたピックを使ってチャレンジ。

しかし全然あかないので、最終的にはメガネ調整用の薄くて小さいマイナスドライバーを使いました。

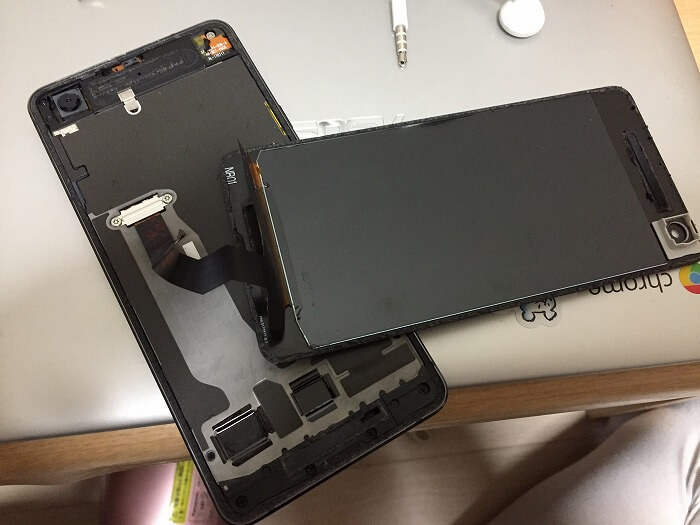

PIxel 2の画面を外したところ

ベリッと剥がすとこんな感じです。

4. 画面・本体の接続部分を外す

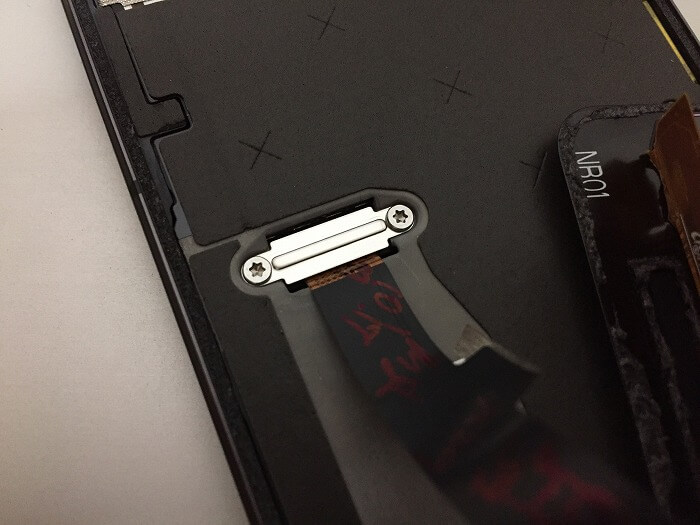

Pixel 2内部のディスプレイ接続部分と六角星型のネジ

六角星型のネジで固定されているので外します。

固く閉められてはいないので小さなマイナスドライバーでも代用できますが、ネジ穴がつぶれかねないので、可能なら六角ドライバーを準備したほうがよさそうです。

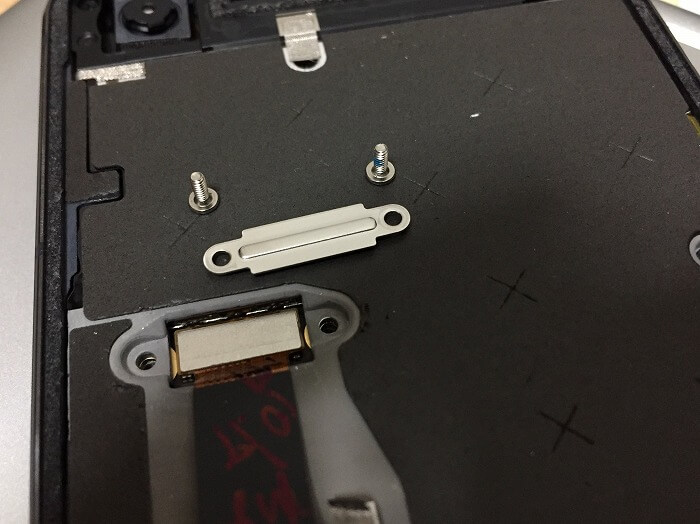

Pixel 2内部のディスプレイ接続部分のネジを外したところ

外すと接続部分とご対面。こいつを外して、取り外しは完了です。

交換前の下処理

5. こびりついた接着剤の跡をはがす

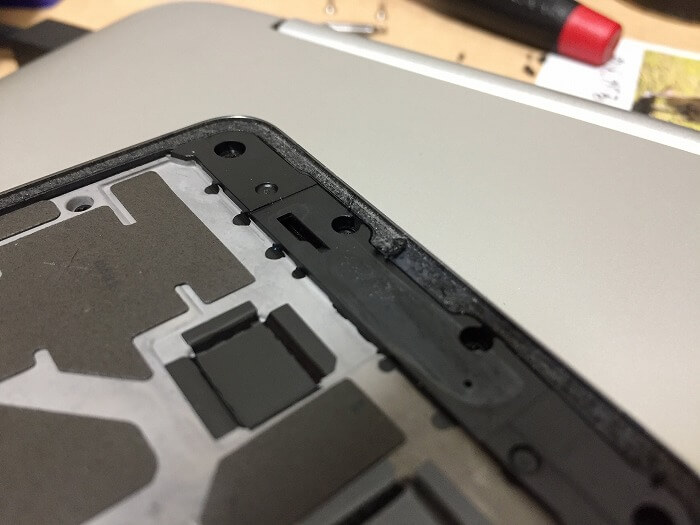

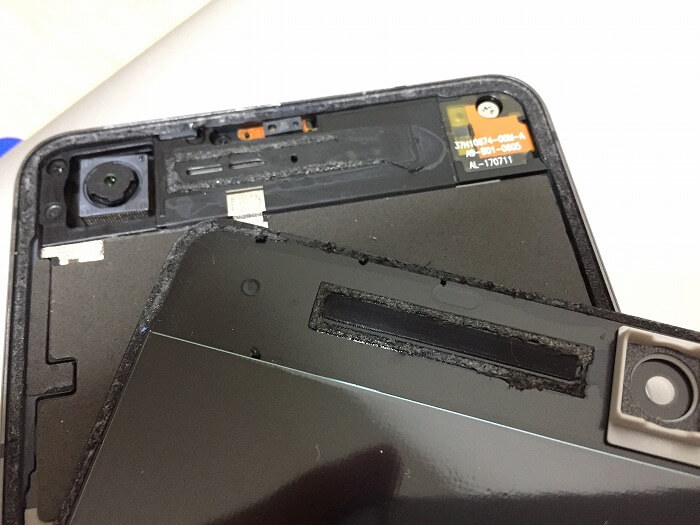

Pixel 2の内側の接着剤の跡と画面側の跡

先ほど剥がした接着剤の跡をはがします。

この上に直接新しい接着テープをつけてもいいんですが、表面がケバケバしていてまともにくっつきそうにないので、はがすほうがいいです。

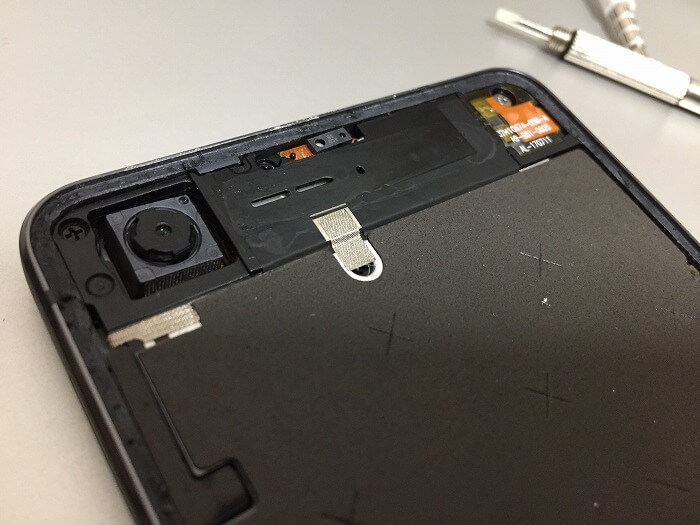

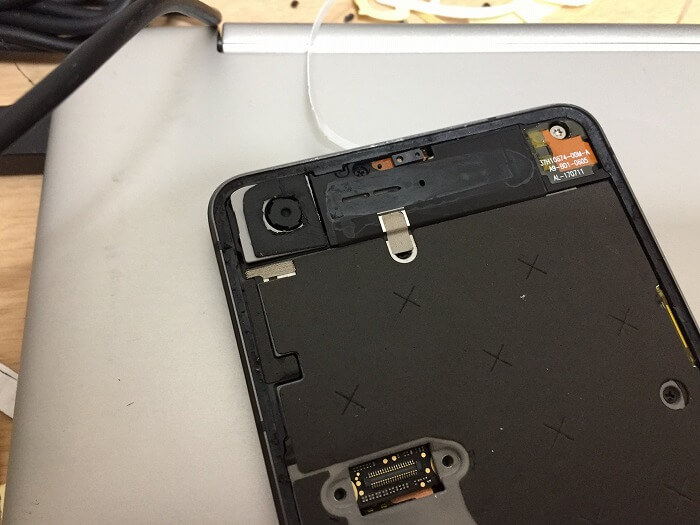

Pixel 2の内側の接着剤の跡をキレイに剥がしたところ

エッジ部分は2mmくらいしか幅がないので、爪楊枝やメガネ調整用の小さいマイナスドライバーで地道にはがしていきます。



Pixel 2の内側の接着剤の跡をキレイに剥がしたところ

キレイになりました。

6. 付属モジュールを取り外す

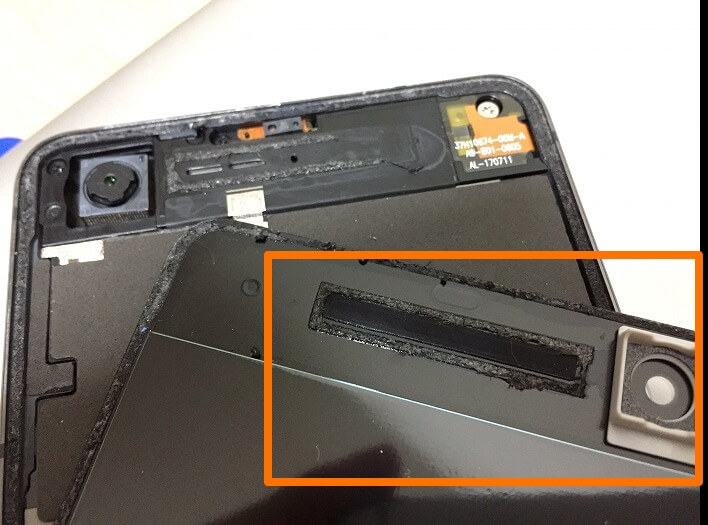

Pixel 2から外したディスプレイについているスピーカー保護モジュールとカメラ保護モジュール

交換用ディスプレイには、上の画像で囲っているスピーカー保護モジュールとカメラ保護モジュールがついていません。

なので、旧ディスプレイからはがして再利用します。

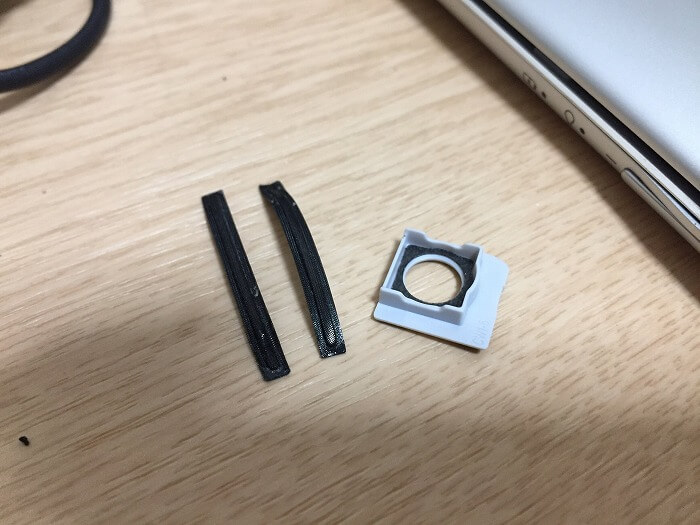

Pixel 2のディスプレイ内側についていたカメラ保護モジュールとスピーカー保護モジュール

スピーカー保護モジュールは、画面の正面側から爪楊枝で押せば外れます。ペラペラなので折り曲げ注意。

カメラ保護モジュールは、パワーでどうにかします。

取りつけ

7. 接着用両面テープをカットする

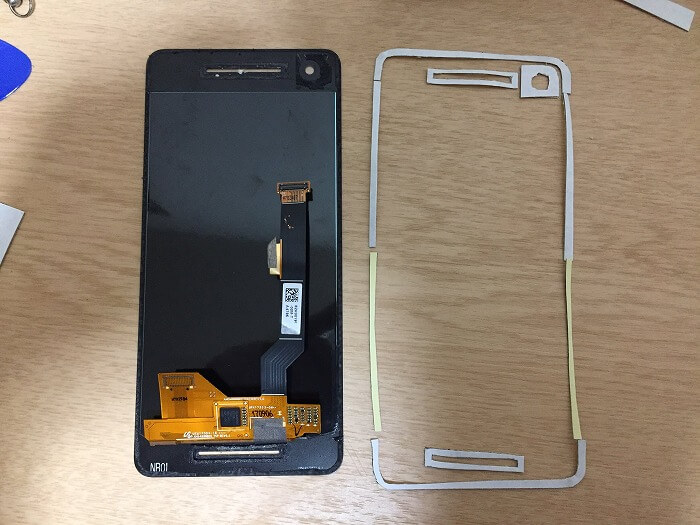

Pixel 2の画面にあわせて切り取った接着テープ

旧ディスプレイに残っているはがし跡を参考に、接着用両面テープをカットします。

  • スピーカー保護モジュール用に、細長い四角を2つ
  • カメラ保護モジュール用に、穴開きの正方形を1つ
  • 画面接着用に、2mm幅のものを細長く

今回はFixez.comが送ってくれたテープをカッターとハサミで切って作りました。

本当ならちゃんとした防水の専用テープを使うほうが確実だと思います。

8. 接着テープを交換用ディスプレイに貼る

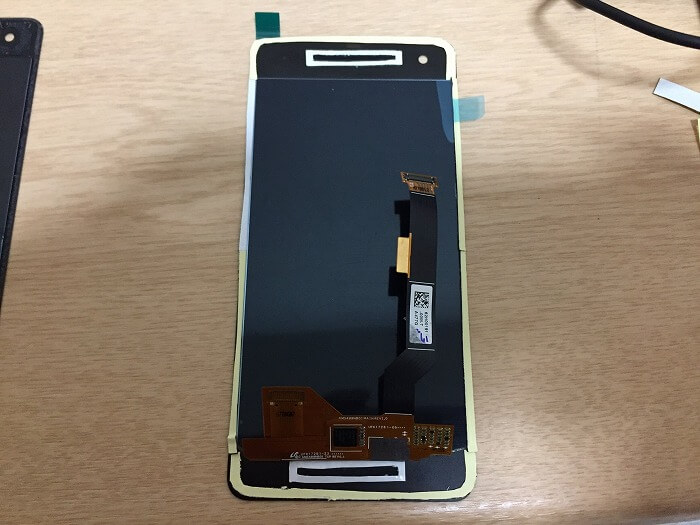

Pixel 2の画面の内側に接着テープを貼ったところ

スピーカー保護モジュールをディスプレイ上下の穴にはめて、両面接着テープを貼っていきます。



Pixel 2に貼った両面接着テープの表面をはがしたところ

スピーカー保護モジュールは、モジュールを設置した上から接着テープをつけました。



Pixel 2のディスプレイ内側のカメラ保護モジュールを先に本体に入れた様子

カメラ保護モジュール用のものは、ずれてはいけないので、先に本体側に設置したモジュールの上に貼ります。

9. 本体とディスプレイを接続、組み立てる

あとは組み立てです。

Pixel 2内部のディスプレイ接続部分のネジを外したところ

ディスプレイと本体を接続。「カチッ」というまで丁寧に押し込みます。



Pixel 2内部のディスプレイ接続部分と六角星型のネジ

フタをして、ネジを締めます。

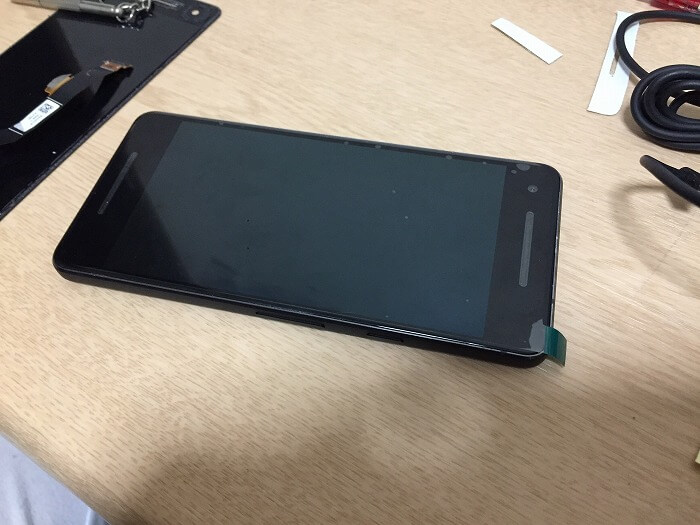

新しいディスプレイを取りつけたPixel 2

本体に画面を押し込み、しっかりと接着して修理完了です。

動作確認

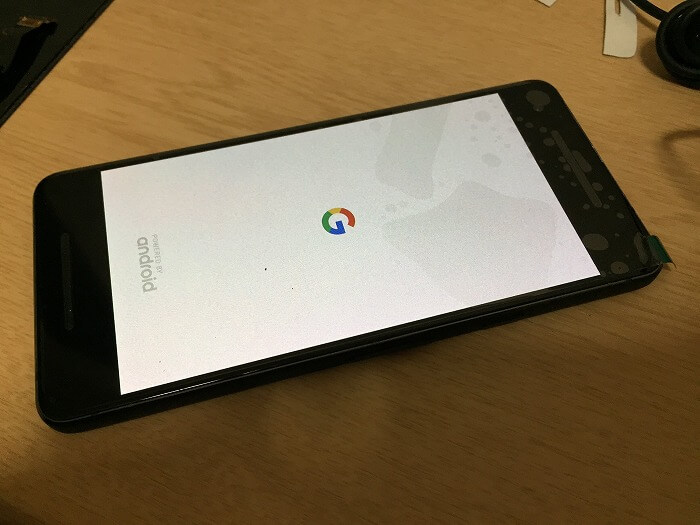

新しいディスプレイを設置したPixel 2を起動したところ

直りました。タッチ反応も良好です。

少し画面のエッジ部分が浮いているので、おそらく防水性能は失われていますが、気をつければ実用上は問題ないでしょう。

自前で直してみた感想

二度とやりたくない

こじ開け、テープの加工、各種モジュールの取り外し、貼りつけ……あらゆる箇所で手の込んだ作業が必要です。

特にテープの加工はかなり面倒なので、正直もうPixel 2の自前修理はごめんです。

まとめ:大事に使おうPixel 2

  • 交換用ディスプレイが高額(1.8万)
  • 交換手順がかなり面倒(2時間くらいかかった)
  • 自前修理すると保証対象外になる
  • 防水性能はゼロになると思ったほうが良い

自前修理は結構デメリットだらけです。

なのでPixel 2オーナーのみなさまにおかれましては、壊れないよう大事に使うことを本気でオススメします。

以上、Pixel 2の画面を自前で交換してみた様子のレポートでした。
